Mengapa Cakera Terapung Gas Menjadi Tidak Sekata dalam Epitaksi Suhu Tinggi

Cakera gas terapung yang digunakan dalam proses epitaksi suhu tinggi memberikan kestabilan kepada wafer dan memastikan ia disokong dengan aliran gas yang seragam. Dalam persekitaran pengeluaran, pengendali mungkin memerhatikan bahawa dalam tempoh masa tertentu cakera ini kehilangan kesejajarannya. Walaupun sedikit perubahan mungkin boleh diabaikan untuk keseragaman aliran gas dan kestabilan wafer, cakera condong mungkin bermula daripada sedikit haus atau pengumpulan pada permukaan cakera, dan mungkin bertambah buruk dari semasa ke semasa. Inilah yang perlu difahami untuk mengelakkan masa henti dan kegagalan produk. Selama bertahun-tahun, melalui rutin harian dalam fabrikasi, sedikit perubahan dalam suhu dan keadaan aliran boleh menyebabkan cakera tidak sejajar hari ini.

Mekanisme Deformasi Terma dalam Cakera Terapung Gas AMAT Centura5200

Cakera terapung gas mudah hilang kerataannya dalam sistem AMAT Centura5200 sebahagiannya disebabkan oleh haba. Semasa suhu tinggi Pertumbuhan epitaksi , cakera dipanaskan secara tidak seragam oleh ruang reaktor. Ia menerima lebih banyak sinaran dan tenaga plasma dari atas, dan gas sejuk mengalir dari bawah. Perbezaan suhu membawa kepada tegasan haba dalam bahan. Kitaran berulang logam atau permukaan bersalut dengan suhu yang berbeza membawa kepada pengembangan dan pengecutan bahan cakera. Walaupun tegasan pada setiap kitaran haba mungkin agak kecil, apabila dilakukan berulang kali selama ratusan atau ribuan kali, tegasan baki terkumpul mula membentuk ubah bentuk haba. Sesetengah kawasan mengembang dan meregang lebih banyak daripada yang lain dan menyebabkan sedikit lengkungan pada cakera. Kecondongan sedikit ini boleh mengganggu kusyen gas yang membolehkan cakera terapung secara sekata. Ubah bentuk haba juga boleh disebabkan oleh kecerunan suhu merentasi cakera. Satu bahagian cakera mungkin berada dekat dengan sumber haba atau menerima sedikit kurang aliran gas penyejukan. Satu bahagian kemudian meregang lebih banyak daripada yang lain. Masalah ini mungkin timbul selepas penyelenggaraan atau pembersihan kerana ciri aliran gas sering diubah, dan adalah perkara biasa untuk memerhatikan perataan cakera yang tidak stabil selepas operasi di atas. Rayapan juga merupakan satu isu. Suhu tinggi mendorong ubah bentuk secara beransur-ansur bahan cakera di bawah beban yang berterusan. Ini adalah proses yang perlahan tanpa kerosakan secara tiba-tiba; walau bagaimanapun, ia mewakili "ingatan tekanan" yang perlahan. Dalam sesetengah fabrikasi, telah dilaporkan bahawa sedikit kecondongan ditemui pada cakera selepas berbulan-bulan perkhidmatan tanpa kecacatan yang jelas. Satu contoh ilustrasi boleh diperhatikan daripada a Sic epitaxy garisan apabila wafer menunjukkan ketebalan yang tidak seragam. Penyiasatan yang teliti terhadap cakera terapung gas di dalam ruang mendedahkan cakera cekung. Punca utama dianalisis adalah daripada kitaran suhu tinggi dan aliran penyejukan gas belakang yang tidak seragam. Kestabilan cakera terapung gas terutamanya dikaitkan dengan taburan suhu terkawal, aliran gas yang boleh dipercayai dan penggantian cakera sebelum rayapan yang ketara dimulakan.

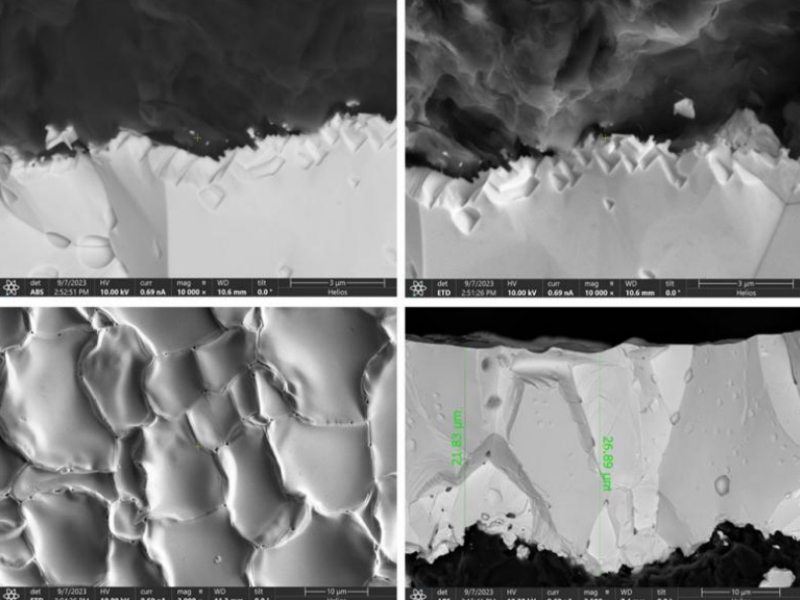

Bagaimanakah Keseragaman Salutan CVD TaC Mempengaruhi Kerataan dan Kestabilan Cakera?

Salutan CVD TaC biasanya digunakan untuk cakera terapung gas kerana ia maju dengan baik, berprestasi tinggi dalam menahan kepanasan dan kakisan di bawah persekitaran epitaksi keras. Tetapi bahan salutan tantalum karbida yang tahan lasak tidak dapat mengelakkan kepentingan kritikal ketebalan salutan seragam terhadap kerataan dan kestabilan semasa operasi cakera terapung gas. Apabila ketebalan salutan seragam sepenuhnya di seluruh permukaan, cakera di bawah suhu tinggi dan tekanan gas yang tinggi akan mengembang secara simetri, haba merebak secara sekata di seluruh cakera dengan tekanan dalaman yang kurang. Pada masa yang sama, kusyen gas di bawah cakera boleh dibentuk dengan lebih seragam, yang membantu kedudukan wafer menjadi stabil semasa pertumbuhan. Masalahnya berlaku apabila terdapat perbezaan ketebalan salutan pada seluruh permukaan. Satu sisi yang mempunyai bahagian salutan yang sedikit lebih tebal menambah ketegaran tambahan di kawasan tersebut dan akan bertindak balas secara berbeza di bawah suhu tinggi, ia mungkin mengembang secara perlahan atau mengecut secara relatif berbanding dengan kawasan yang lebih nipis. Melalui pemanasan kitaran berterusan, pengumpulan terikan yang disebabkan oleh perbezaan tersebut boleh menghasilkan tekanan dalaman dan mengakibatkan lenturan ringan pada tapak cakera yang pada asalnya rata sempurna. Dalam pengeluaran sebenar, kita memerhatikan masalah ini sebagai ketinggian apungan yang tidak stabil, atau pusat wafer mula beralih sedikit, walaupun semuanya kelihatan normal. Seorang jurutera pengeluaran mungkin mendapatinya apabila mereka memerhatikan bahawa variasi ketebalan pusat ke tepi wafer yang termendap meningkat secara tidak dijangka, namun, apabila memeriksa ruang, mereka mungkin menyedari bahawa cakera terapung sudah mempunyai "corak angkat" yang tidak begitu jelas yang biasanya berkaitan dengan variasi salutan. Saya masih ingat satu contoh masalah ini pada barisan pengeluaran SiC. Cakera terapung gas kelihatan baik secara visual sejurus selepas salutan. Ia kemudian mula menunjukkan lengkungan ringan selepas tempoh masa operasi suhu tinggi. Kami mendapati ia sebenarnya menunjukkan beberapa mikrometer perbezaan ketebalan dengan analisis, nilai sekecil itu bertanggungjawab untuk cakera yang sedikit bengkok beroperasi pada suhu 1500C. Kawalan kadar aliran gas, profil suhu dan putaran cakera yang betul semasa salutan diperlukan dalam proses, dengan pengukuran ketebalan salutan diukur secara rutin untuk mengelakkan perubahan awal keadaan proses, dan proses salutan akan dikalibrasi semula.

Piawaian Pembaikan Cakera Terapung Gas AMAT untuk Proses Epitaksi Ketepatan

Cakera terapung gas dalam peralatan epitaksi untuk alat jitu seperti AMAT Centura adalah penting untuk menstabilkan wafer semasa pertumbuhan suhu tinggi. Terdapat protokol ketat yang terlibat semasa membaiki cakera yang haus, cacat atau bersalut tidak sekata. Sebarang kesilapan langkah dalam proses pembaikan akan menjejaskan kelakuan kusyen gas dan seterusnya kualiti wafer. Aspek paling segera yang dinilai selepas pembaikan ialah kerataan permukaan. Pembaikan mesti memenuhi toleransi kerataan yang sangat ketat, kerana walaupun sedikit lengkungan boleh mengganggu keseimbangan aliran gas. Sebarang pengisaran atau penggilapan mesti memastikan bahawa jumlah bahan yang sama dikeluarkan dari seluruh permukaan; penggilapan yang tidak sekata adalah punca kebanyakan kegagalan cakera awal. Pembaikan salutan juga merupakan isu sensitif. Kebanyakan cakera dilindungi dengan CVD TaC dan salutan keras yang serupa. Selepas salutan semula, adalah penting untuk memastikan ketebalan lapisan seragam di seluruh permukaan cakera. Ketebalan salutan yang tidak sekata menyebabkan bahagian itu bertindak balas secara berbeza apabila dipanaskan dan boleh menyumbang kepada kecondongan atau pengangkatan yang tidak sekata semasa operasi. Fabrikasi telah menyaksikan cakera lulus pemeriksaan visual selepas pembaikan, tetapi mengalami ketinggian apungan yang tidak stabil selepas beberapa kitaran disebabkan oleh kecacatan ini. Walaupun kelihatan remeh, pembersihan sebelum pembaikan adalah sangat penting. Bahan cemar atau produk tindak balas yang tidak disingkirkan pada substrat asas akan menjejaskan integriti ikatan salutan baharu. Pada satu talian epitaksi SiC, cakera yang dibaiki dihantar kembali ke pengeluaran dan selepas seminggu mempamerkan tanda getaran pada wafer. Pemeriksaan selepas pembaikan cakera mendedahkan sisa terperangkap di bawah salutan pembaikan yang perlahan-lahan mengembang disebabkan oleh kitaran haba. Selepas pembaikan, cakera sering dikondisikan pada suhu tinggi untuk melegakan tekanan yang ditanggung semasa pembaikan. Pengendali memantau cakera semasa proses ini untuk mengesan petunjuk awal lengkungan atau pengangkatan yang tidak konsisten. Adalah penting untuk bukan sahaja membaiki kerosakan, tetapi juga untuk mengembalikan keseimbangan asal sifat haba, kerataan permukaan dan keseimbangan aliran gas untuk memastikan cakera yang dibaiki akan berfungsi seperti baharu semasa pengeluaran.

Hubungan Antara Pengagihan Haba dan Kestabilan Pengangkatan Wafer

Semasa aliran gas meratakan wafer semasa epitaksi, bagaimana haba diagihkan secara sekata merentasi cakera dan ruang adalah kuncinya. Jika haba tersebar secara sekata, filem gas di bawahnya akan seragam dan wafer akan kekal seimbang. Pemanasan yang tidak sekata akan mula mengganggu keseimbangan yang halus. Semasa proses jenis AMAT Centura yang sebenar, pusat wafer akan menjadi jauh lebih panas daripada tepinya. Sebabnya ialah pemanas itu sendiri tidak menghasilkan peta haba yang seragam sepenuhnya merentasi permukaan wafer, dan penyejukan bahagian belakang gas mungkin tidak seragam. Apabila wafer menjadi lebih panas di satu tempat, ia mengembang lebih banyak di lokasi tertentu, yang sedikit sebanyak mengubah corak aliran gas di bawahnya. Sebaik sahaja aliran gas beralih, ketinggian pengapungan wafer berubah. Satu sisi wafer akan terapung sedikit lebih tinggi daripada yang lain. Walaupun ini mungkin tidak selalunya kelihatan dengan mata kasar, alat proses boleh membaca ini sebagai pergerakan kecil atau ayunan semasa proses pertumbuhan. Cara paling mudah untuk menggambarkan ini adalah dengan membayangkan puck hoki udara yang sangat nipis tetapi dengan satu sisi permukaan permainan sedikit lebih panas; Puck masih akan terapung, tetapi hanyut atau condong ke arah bahagian permukaan yang lebih sejuk. Konsep yang serupa terpakai pada ruang pertumbuhan. Semasa pengeluaran sebenar, ini akan muncul sebagai variasi ketebalan tepi ke tengah pada wafer, dan/atau sedikit perubahan dalam penjajaran selepas jangka masa panjang. Satu pasukan fabrikasi telah mengalami pertumbuhan epitaksi yang sedikit tidak stabil selepas melakukan penyelenggaraan, dan mendapati melalui pemeriksaan bahawa pengubahsuaian telah dibuat pada profil pemanasan ruang; mereka sedikit mengalihkan zon panas, yang menghalang gas yang meratakan cakera daripada berfungsi sebagaimana mestinya dengan haba yang tidak sekata.

Untuk meminimumkan ketidakstabilan cakera yang melayang, pengendali biasanya akan memberi perhatian kepada tiga perkara utama: profil elemen pemanas yang sepadan, aliran gas bahagian belakang yang konsisten dan sebarang perubahan dalam haus cincin-O ruang dan pada permukaan cakera.

Mengoptimumkan Reka Bentuk Cakera Terapung Gas untuk Kebolehpercayaan Terma Jangka Panjang

Mereka bentuk cakera terapung gas untuk digunakan bagi banyak kitaran dalam alat epitaksi kebanyakannya melibatkan prestasi haba. Ia bukan sahaja mesti berfungsi pada suhu tinggi, malah ia mesti melakukannya selepas 100-an hingga 1000-an larian, tanpa perlahan-lahan menjadi kerataan. Pemilihan bahan adalah penting di sini. Bahan substrat mesti mampu menjalani kitaran haba tanpa menghasilkan profil tegasan yang besar dari semasa ke semasa. Tegasan akan terkumpul jika bahan mempunyai pekali tinggi dan menjalani kitaran haba yang cepat. Pengembangan haba substrat juga mesti dipadankan dengan baik dengan lapisan atas. Dalam persekitaran yang hebat, ketidakpadanan haba kecil antara bahan akan bertambah dari semasa ke semasa dan cakera akan melengkung, walaupun pada mulanya ia mungkin kelihatan baik. Reka bentuk lapisan atas juga sama pentingnya. Salutan CVD TaC yang sekata merentasi cakera akan membantunya menyerap haba secara sekata merentasi permukaannya. Jika salutan mempunyai ketebalan yang berbeza-beza, ia akan mempunyai kadar tindak balas haba yang berbeza merentasi permukaan, menghasilkan tegasan teraruh haba yang akan melengkungkan cakera dari semasa ke semasa. Adalah dipercayai bahawa dalam sesetengah pasukan pengeluaran, ini mungkin berlaku dalam jangka masa panjang apabila cakera perlahan-lahan beralih daripada bentuk rata kepada bentuk berkubah. Ciri-ciri geometri juga sangat kritikal. Sebarang sisihan dalam corak lubang, ketebalan tepi, kawasan sokongan dan ciri-ciri lain, boleh mengubah tingkah laku aliran gas di bawah cakera. Aliran tidak seragam boleh menyebabkan cakera terangkat secara tidak sekata di bawah keadaan proses, menghasilkan tekanan tambahan semasa kitaran haba, yang akan mempercepatkan haus. Satu contoh reka bentuk yang dipertingkatkan yang berfungsi di bawah tekanan haba dilihat pada talian epitaksi SiC; sebelum bertukar kepada reka bentuk cakera yang dikemas kini, ia mengalami hanyutan aras yang ketara selepas jangka masa panjang. Setelah bertukar kepada cakera dengan saluran aliran yang dioptimumkan, hanyutan berkurangan, kerana profil angkat cakera dikekalkan dengan lebih tepat sepanjang operasi seperti yang disahkan oleh pemeriksaan penyelenggaraan jangka panjang bagi kedua-dua cakera asal dan dinaik taraf. Kebolehpercayaan haba juga bergantung pada ciri penyejukan. Jika cakera tidak menyejuk secara sekata, ini boleh "mengunci" tekanan dan akibatnya menyebabkan degradasi selanjutnya dengan kitaran. Pada asasnya, kerataan jangka panjang diperoleh dengan mencapai keseimbangan antara prestasi bahan dan salutan dan aliran gas yang direka bentuk melalui cakera.
