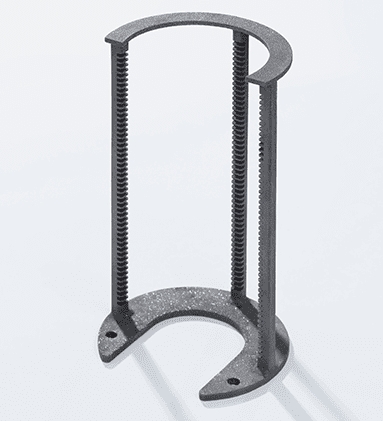

Bot Wafer SiC Ketulenan Tinggi
Sebagai pengeluar dan pembekal China yang terkemuka bagi Bot Wafer SiC Ketulenan Tinggi, bot wafer Silicon Carbide Semixlab digunakan secara meluas dalam pautan proses utama seperti LPCVD, pengoksidaan dan penyepuhlindapan kerana kestabilan haba yang sangat baik, rintangan kakisan dan kekuatan mekanikal. Jika anda sedang mencari Bot Wafer SiC yang boleh meminimumkan pencemaran zarah, memanjangkan hayat perkhidmatan dan memastikan keselamatan wafer, produk ini akan menjadi pilihan ideal anda.
Penerangan Produk
Dalam bidang pembuatan semikonduktor, proses suhu tinggi menimbulkan cabaran yang melampau kepada pembawa wafer. Apabila suhu melebihi 1600 ℃, pembawa kuarza tradisional (bot kuarza bekas wafer) mula melembut dan berubah bentuk serta membebaskan bahan pencemar, menyebabkan kadar sekerap wafer meningkat.
Bot Wafer SiC Ketulenan Tinggi, dengan kelebihan bahan semula jadi silikon karbida (SiC), menyelesaikan sepenuhnya titik sakit industri ini dan menjadi alat penting untuk pembuatan semikonduktor termaju, terutamanya pengeluaran peranti kuasa SiC.
spesifikasi
Sifat fizikal teras dan parameter teknikal produk:
| Petunjuk prestasi | Bot Wafer SiC Ketulenan Tinggi | Pembawa kuarza tradisional | Kelebihan yang dipertingkatkan |
| Suhu operasi maksimum | 1800°C (berterusan) / 2000°C (puncak) | 1200 ° C | Rintangan suhu bertambah baik sebanyak 50% |
| Kekonduksian terma | 4.9 W/cm·K (suhu bilik) | 1.5 W/sm·K | Kecekapan pelesapan haba meningkat sebanyak 226% |
| Pekali pengembangan terma | 4-5 × 10⁻⁶/K | 0.55 × 10⁻⁶/K | Kestabilan terma bertambah baik sebanyak 7 kali ganda |
| Kekerasan | Mohs 9.2 (kedua selepas berlian) | Mohs 7 | Rintangan haus bertambah baik sebanyak 30 kali ganda |
| Tegasan titik sentuhan wafer | <5 MPa (reka bentuk anti-gelincir) | > 20 MPa | Kadar gelinciran wafer dikurangkan sebanyak 80% |
| Pembebasan zarah | 0 zarah/cm² (kebersihan Kelas 100) | >50 zarah/cm² | Pencemaran hampir kepada sifar |
Prestasi cemerlang pembawa wafer silikon karbida (SiC Wafer Carrier) berpunca daripada sifat sains bahannya yang unik. Di bawah ialah perbandingan terperinci parameter fizikal utama:
Parameter ini secara langsung diterjemahkan kepada hasil yang lebih baik dan mengurangkan kos dalam pembuatan semikonduktor, seperti yang ditunjukkan dalam yang berikut:
Kelebihan prestasi terma: Celah jalur lebar SiC (3.26 eV) memastikan ia mengekalkan struktur kristal yang stabil pada 2000°C dan mengelakkan ubah bentuk terma. Kekonduksian terma yang tinggi (4.9 W/cm·K) membolehkan wafer dipanaskan dengan lebih sekata dan menghapuskan kecacatan kekisi yang disebabkan oleh tegasan haba.
Kekuatan mekanikal: 9.2 Kekerasan Mohs menahan kesan fizikal semasa proses, dan hayat perkhidmatan adalah lebih daripada 10 kali ganda daripada pembawa kuarza tradisional. Reka bentuk slot separuh bulatan yang unik mengawal tegasan sentuhan wafer di bawah 5MPa, pada asasnya menghapuskan fenomena gelinciran suhu tinggi.
Lengai kimia: Toleransi terhadap gas yang sangat menghakis seperti HF dan HCl melebihi 10,000 jam, dan pencemaran sifar dikekalkan dalam LPCVD, resapan, pengoksidaan dan proses lain.
Aplikasi
Peranan utama Bot Wafer SiC Ketulenan Tinggi
Bot Wafer SiC Ketulenan Tinggi kami digunakan secara meluas dalam proses pembuatan semikonduktor utama berikut:
Penyepuhlindapan Suhu Tinggi: Dalam barisan pengeluaran pengeluar wafer sic, penyepuhlindapan suhu tinggi adalah langkah utama untuk mengaktifkan dopan dan membaiki kecacatan kekisi. Kestabilan suhu tinggi bot wafer SiC memastikan keseragaman dan keberkesanan proses penyepuhlindapan.
Pertumbuhan Epitaxial: Sama ada ia adalah epitaksi berasaskan silikon atau epitaksi wafer silikon karbida, rintangan suhu tinggi dan rintangan kakisan bot wafer SiC menjadikannya pembawa yang ideal untuk memastikan pertumbuhan lapisan epitaxial berkualiti tinggi.
pengagihan: Dalam relau resapan suhu tinggi, bot wafer SiC dalam bot wafer LPCVD boleh menahan rawatan suhu tinggi jangka panjang untuk memastikan resapan seragam atom doping dan membentuk sifat elektrik yang tepat.
Pemendapan Filem Nipis: Khususnya untuk aplikasi bot wafer Lpcvd, penumpahan zarah yang sangat rendah dan kekonduksian terma yang sangat baik bagi bot wafer SiC membantu mendapatkan filem yang berkualiti tinggi dan keseragaman tinggi.
Keserasian peralatan dan proses yang serasi:
✔ Serasi dengan relau LPCVD arus perdana (seperti TEL, Kokusai, ASM, SVG, Tystar, dll.)
✔ Spesifikasi wafer boleh disesuaikan seperti 100mm/150mm/200mm
✔ Menyokong pemasangan peralatan proses mendatar dan menegak
Bot wafer SiC Semixlab ialah pilihan ideal untuk meningkatkan kecekapan proses dan hasil produk anda, dan merupakan peneraju dalam penyelesaian bot wafer Semikonduktor termaju.
