Suseptor wafer tunggal CVD SiC

Senario atau peralatan aplikasi: Peralatan epitaxial AMTA

Ketulenan ultra tinggi (≤100ppb, ICP-E10 diperakui) dan kestabilan haba/kimia yang luar biasa untuk pertumbuhan tahan pencemaran GaN, SiC dan lapisan epi berasaskan silikon. Direka kejuruteraan dengan teknologi CVD ketepatan, ia menyokong wafer 6”/8”/12”, memastikan tekanan haba yang minimum dan menahan suhu melampau sehingga 1600°C.

Kekuatan Syarikat

Semixlab Technology Co., Ltd mempunyai 2 pusat R&D, 2 pangkalan pengeluaran, 12 barisan pengeluaran, 150+ pekerja dan pelaburan R&D berjumlah lebih daripada 30%. Susun atur produk kami digunakan terutamanya dalam LED, litar bersepadu IC, semikonduktor generasi ketiga, fotovoltaik dan industri lain. Semixlab mempunyai keupayaan R&D, pengeluaran serta pengujian dan pengesahan bersepadu yang kukuh. Pada masa yang sama, kami sentiasa meningkatkan teknologi dan peralatan kami dengan pelaburan berpuluh-puluh juta setahun.

Susceptor wafer tunggal CVD SiC digunakan terutamanya dalam peralatan epitaksi silikon bahan yang digunakan, bahannya adalah grafit yang diimport + salutan CVD SiC.

Parameter spesifikasi teras: salutan silikon karbida dan bahan grafit：

Aplikasi utama:

Sebagai aksesori dalam peralatan epitaksi AMTA, kami boleh menyediakan susceptor wafer 6 inci 8 inci 12 inci.

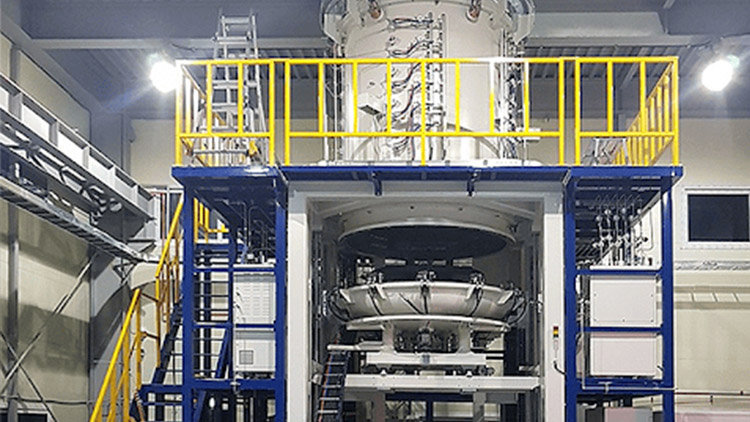

Susceptor wafer tunggal CVD SiC dalam peralatan epitaksi AMTA:

1. Sokongan wafer dan homogenisasi medan haba

Sebagai fungsi teras susceptor wafer tunggal CVD SiC dalam peralatan epitaksi AMTA Dalam MOCVD, CVD dan peralatan epitaksi lain, susceptor bertindak sebagai pembawa wafer, dan memindahkan haba secara seragam ke permukaan wafer melalui pemanasan rintangan atau pemanasan RF untuk memastikan pertumbuhan seragam lapisan epitaksi (cth GaN, SiC).

Reka bentuk kekonduksian terma yang tinggi mengurangkan kecerunan suhu antara tepi dan tengah, mengawal keseragaman suhu dalam ±1°C dan mengelakkan kecacatan tekanan bahan.

2. Penghalang Pencemaran Kimia

Substrat grafit yang terdedah secara langsung kepada gas proses cenderung untuk teroksida untuk membentuk CO₂ atau serbuk, mencemarkan ruang tindak balas. Salutan SiC CVD bertindak sebagai lapisan pelindung untuk mengasingkan grafit daripada gas menghakis dan mengurangkan pencemaran zarah pada permukaan wafer.

Sebagai contoh, dalam proses epitaksi GaN, salutan berkesan boleh menahan hakisan prekursor seperti NH₃ dan TMGa, dan menjamin ketulenan filem.

3. Penyesuaian pelbagai proses epitaxial

Semikonduktor generasi ketiga: untuk epitaksi SiC atau GaN pada substrat SiC, untuk memenuhi keperluan peranti berkuasa tinggi untuk filem tebal dan kadar kecacatan yang rendah.

Pengilangan LED mikro: untuk menyokong kedudukan ketepatan tinggi dan pengurusan haba wafer bersaiz kecil (cth, 8 inci), dan untuk mengurangkan serakan pengedaran panjang gelombang.

Ciri-ciri bahan: prestasi cemerlang CVD SiC

1. Ketulenan ultra tinggi dan struktur padat

Salutan silikon karbida (SiC), didepositkan melalui pemendapan wap kimia (CVD), mencapai tahap kekotoran ≤100ppb (standard E10) seperti yang disahkan oleh ICP-MS (Spektrometri Jisim Plasma Berganding Secara Induktif). Ketulenan ultra tinggi ini meminimumkan risiko pencemaran semasa pertumbuhan epitaxial, memastikan kualiti kristal unggul untuk aplikasi kritikal seperti pembuatan semikonduktor celah jalur lebar galium nitrida (GaN) dan silikon karbida (SiC).

Struktur salutan adalah padat dan seragam, dengan kekasaran permukaan yang rendah, yang mengurangkan risiko penumpahan zarah dan memenuhi keperluan standard tinggi bilik bersih semikonduktor.

2. Rintangan alam sekitar yang melampau

Rintangan suhu tinggi: Ia boleh mengekalkan kestabilan fizikokimia pada 1600°C, yang jauh lebih tinggi daripada ambang pengoksidaan substrat grafit (kira-kira 400°C), memanjangkan hayat perkhidmatannya dengan ketara.

Rintangan Kakisan: Sangat tahan terhadap gas menghakis seperti Cl₂, H₂ dan hakisan plasma, sesuai untuk MOCVD, MBE dan persekitaran proses keras yang lain.

3. Prestasi haba yang sangat baik

Kekonduksian terma setinggi 300 W/mK memastikan bahawa wafer dipanaskan secara seragam, mengurangkan sisihan ketebalan lapisan epitaxial (cth, masalah anjakan panjang gelombang), dan meningkatkan hasil LED, peranti kuasa dan produk lain.

Pekali pengembangan terma (4×10-⁶/K) adalah hampir dengan substrat grafit, yang mengelakkan keretakan atau pengelupasan salutan akibat perubahan suhu.

4. Kekuatan mekanikal dan ketahanan

Kekuatan lentur sehingga 470 MPa, mampu menahan kitaran suhu tinggi-suhu rendah frekuensi tinggi dan tekanan mekanikal, mengurangkan kekerapan penyelenggaraan.

Pada masa ini, ketulenan salutan silikon karbida kami boleh mencapai E10 dalam ujian ICP, iaitu kira-kira 100 ppb, dan tahap ketulenan ini adalah antara tahap teratas di China.
